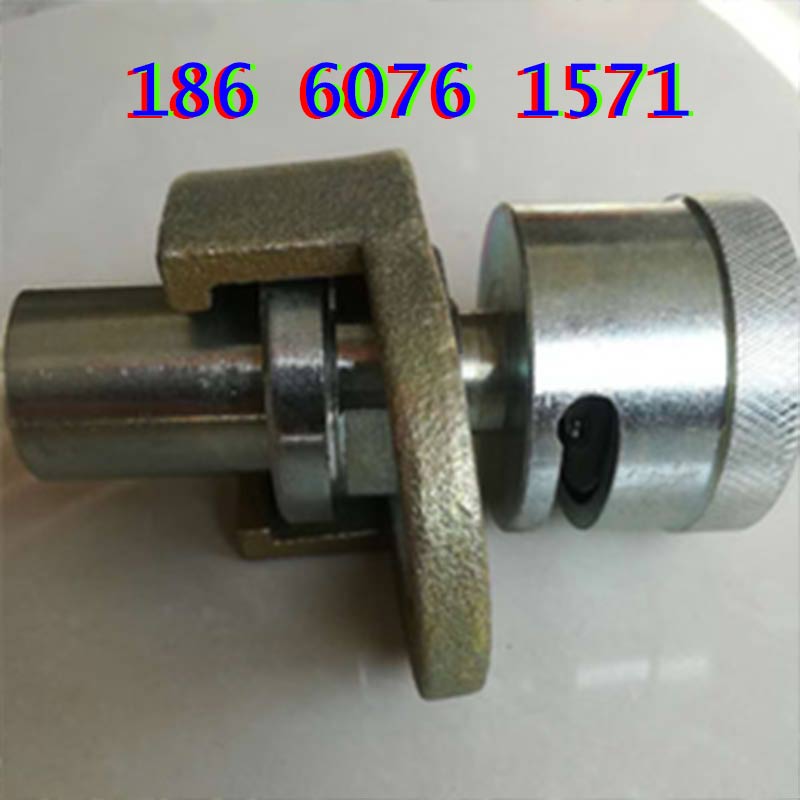

单体液压支柱压力检测仪是一种用于检测单体柱初撑力（工作阻力）的仪器。它具有体积小、重量轻、便携带、便操作和精度高等优点，尤其是工艺结构设计的合理性，这在同类产品中是不可媲美的，深受操作者的青睐。该产品成本低，适合于高档普采工作面批量装备日常携带检测，是单体液压支柱支护质量日常检测，确保高效安全生产的理想产品。
1.工作原理
单体液压支柱压力检测仪主要用于煤矿单体液压支柱的液压检测。其特点是：
1.1利用向支柱内充液的方式测定支柱内液体的压力，可以使支柱内的液体一滴不泄；压力一点不降，有效的保证了支护的安全；
1.2能自动排气，一次充液测压成功，操作非常方便；
1.3结构简单、密封件少，性能可靠；
1.4体积小、重量轻、携带方便；
1.5可连续向支柱内充液、使支柱增压。
2.技术指标
2.1量 程 0—40（MPa）；
2.2精 度 2.5级；
2.3重 量 1.5Kg；
2.4显示方式 LED数字显示。
3.使用注意事项与维护
3.1使用前应检查测体口内橡胶垫圈是否平整，如安放不平整易从测体口处向外泄液；
3.2从顶针后端泄液系“O”型密封圈损坏变形，这时可拆下压杆，将顶针从尾部拉出，更换“O”型密封圈；
3.3表头泄液可用6#小梅花扳手上紧表头；
3.4如数值显示，有几种可能：一是由于表头拧得过紧使密封圈变形堵塞，阻止了液体压力传递。这时可拆下表头及防护罩更换密封圈。另一种可能是由于顶针长度不够，或顶针与三用阀配合不好，打不开三用阀，这时请与我们联系更换顶针。顶针长度不够是由于三用阀规格不同造成。因此，定货时最好事先说明三用阀规格（如：是否是防飞安全三用阀等）；还有一种可能是由于枪口平垫与顶针配合过紧，可反复用力压动压杆，直至显示压力数值；
3.5旋转压杆时不要十分用力（只需稍加用力），以免损坏压杆；
3.6数值不回零位，并不影响测量精度，这主要是由于测体内液体涨力造成；
3.7顶针应定期拆下擦抹黄油，以防锈蚀。
4.配件
4.1平垫：21×2
4.2“O”型密封圈：Ф8×1.9
